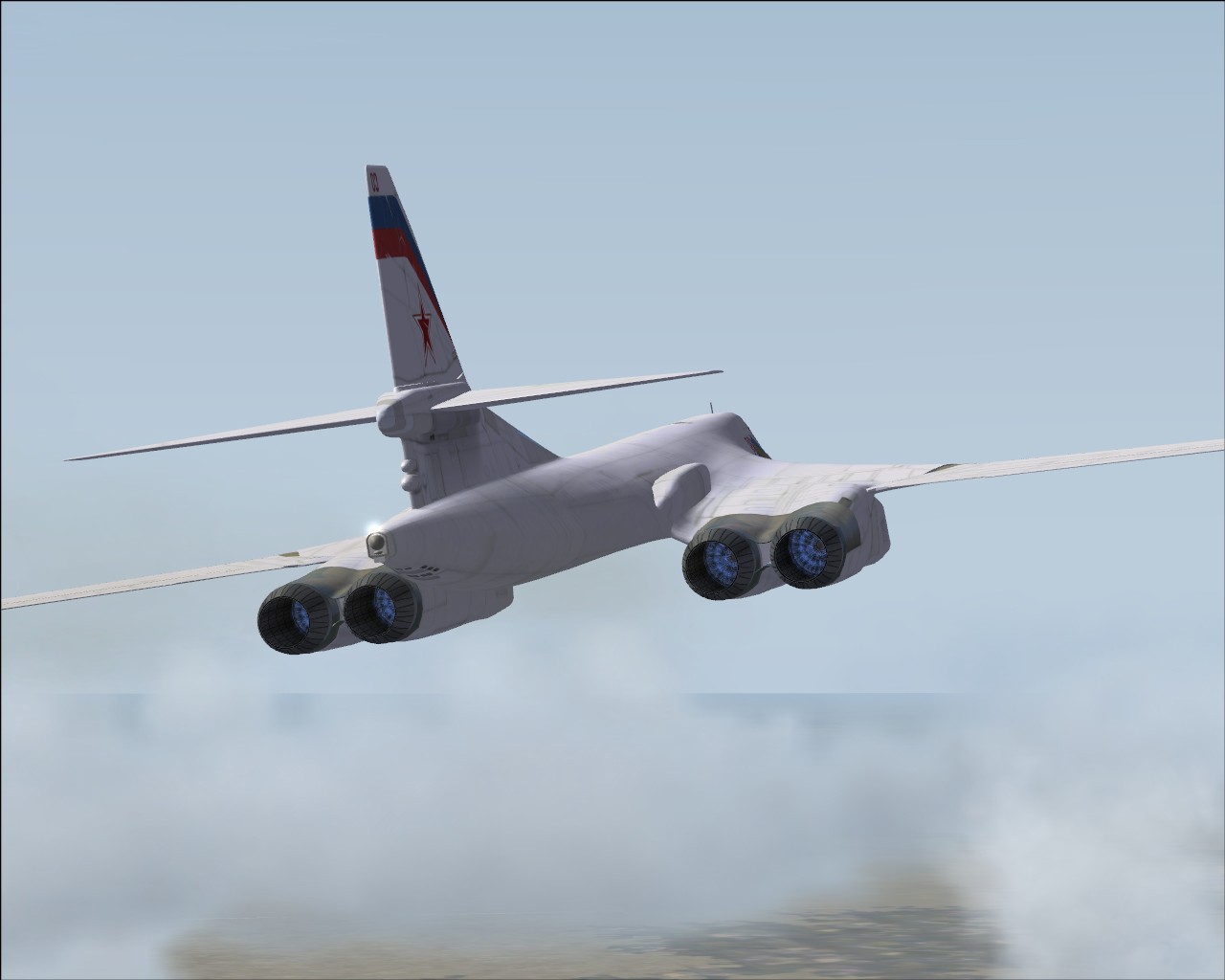

Ту-160 с увеличенной стреловидностью крыльев Полёт на сверхзвуке

Стратегический ракетоносец-бомбардировщик Ту-160 признанный флагман российской дальней авиации! В России его называют Белым Лебедем! На Ту-160 установлено 44 мировых рекорда! Он способен нести на борту 45 тонн ракет и бомб разного класса! Это 24 гиперзвуковые ракеты, 12 стратегических крылатых ракет, управляемые авиабомбы калибром до 1,5 тонн. Ту-160 обладает достаточно высокой манёвренностью. Он способен лететь на малой высоте с огибанием рельефа местности! При полёте Ту-160 в таком режиме сбить его достаточно трудно! На борту Ту-160 установлено около 100 электронно-вычислительных машин! Топливо на Ту-160 не такое как на обычных самолётах. Оно азотировано и сгорает только в двигателях самолёта! Конструкция топливных баков такова, что они разделены на части, соответственно при пробитии одного бака не теряется всё топливо самолёта! Максимальная скорость Ту-160 — 2 скорости звука на большой высоте (2500 километров в час или 695 метров в секунду)!

Первый раз самолёт взлетел в конце 1981 года. Ту-160 был принят на серийное производство ещё до того как прошёл все лётные испытания. Такая спешка была вызвана тем, что у американцев на тот момент времени уже был выпущен стратегический сверхзвуковой ракетоносец B- 1 B . В 1988 году Ту-160 был принят на вооружение.

Лётные характеристики Ту-160 значительно улучшены, по сравнению с другими самолётами данного класса, за счёт такого элемента в конструкции самолёта как, изменяемая геометрия крыла! Изменяемая геометрия крыла – это изменение угла стреловидности крыла непосредственно в полёте. На Ту-160 изменяемая геометрия крыла была применена впервые в СССР, на тяжёлом стратегическом ракетоносце. При минимальной стреловидности крыла значительно уменьшается длина разбега самолёта на взлёте и длина пробега при посадке, а при максимальной стреловидности крыла достигается максимальная скорость полёта.

При изготовлении Ту-160 для улучшения весовых и прочностных характеристик был применён титан. При производстве этого самолёта в СССР впервые была применена специальная вакуумная сварка электронным лучом.

Некоторые технические характеристики Ту-160: максимальная скорость полёта на минимальной высоте 1 300 километров в час; крейсерская скорость 917 километров в час; максимальный взлётный вес – 275 тонн; пустой самолёт 110 тонн; максимальная масса топлива 148 тонн; 4 двигателя тягой по 25 тонн в секунду каждый; максимальная высота полёта 21 000 метров; максимальная дальность полёта без дозаправки в воздухе 13 300 километров; максимальное время нахождения в воздухе без дозаправки 15 часов; самолёт оснащён системой дозаправки в воздухе. Для взлёта Ту-160 подойдёт полоса, длинной от 1 700 метров.

Во времена СССР была выдвинута идея , построить 100 самолётов Ту-160 на Казанском авиазаводе , но этим планам не суждено было сбыться. После развала СССР 21 самолёт Ту-160 остался в Украине на стратегической авиабазе в Прилуках. В тот момент времени руководство России в принципе сомневалось, что такие самолёты вообще нужны стране. Начались трудные переговоры с Украиной о передаче самолётов в Россию. В 1999 году удалось договориться о передаче 8-ми самолётов Ту-160, в обмен на прощение Украине долгов за нефтепродукты. Остальные самолёты к 1999 году Украина уже успела разрезать на металлолом! На момент времени 2015 год Россия имеет около 20-ти самолётов Ту-160.

Стратегический сверхзвуковой ракетоносец-бомбардировщик Ту-160 задумывался как самолёт способный вести боевые действия, как в ядерной, так и в неядерной войне. Он должен преодолевать большие расстояния до границ противника на дозвуковой скорости, а проходить противовоздушную оборону противника на сверхзвуковой скорости! Стратегические ракетоносцы-бомбардировщики, в том числе и Ту-160, на боевые задания всегда летают парами!

Ещё в 1970-е годы в СССР разрабатывались проекты стратегических ракетоносцев с гиперзвуковой скоростью, летающих на водородном топливе. В США принята программа создания гиперзвукового стратегического ракетоносца к 2025-му году!

Более трех десятилетий назад на подмосковном аэродроме Раменское состоялся первый полет самого большого в истории военной авиации сверхзвукового самолета Ту-160.

Американцы новый русский бомбардировщик назвали Blakjack или «Черный Джек».
Среди наших же пилотов он получил лирическое прозвище «Белый лебедь».

Считается, что разработка нового советского бомбардировщика стала ответом на американский стратегический бомбардировщик B-1.

Практически по всем характеристикам Ту-160 существенно опередил своего основного конкурента.
Скорость «лебедей» выше в 1,5 раза, настолько же больше боевой радиус и максимальная дальность полета, а двигатели мощнее почти вдвое.

Задание на разработку будущего стратегического бомбардировщика Совет министров СССР сформулировал в 1967 году. Первоначально к работе привлекли ОКБ Сухого и Мясищева.

Уже в 1972 году конструкторские бюро представили свои проекты - «изделие 200» и М-18.
Госкомиссия приняла к рассмотрению также внеконкурсный проект ОКБ Туполева. Проект М-18 от ОКБ Мясищева понравился членам конкурсной комиссии больше всего. Он отвечал заявленным требованиям ВВС.

Самолет по своей универсальности мог применяться для решения разного рода задач, имел широкий диапазон скоростей и большую дальность полета. Однако, учитывая опыт ОКБ Туполева по созданию таких сложных сверхзвуковых самолетов как Ту-22М и Ту-144, разработку стратегического самолета-носителя поручили «туполевцам».

Разработчики ОКБ Туполева отказались от документации по имеющимся проектам и стали самостоятельно продолжать работу по формированию облика нового ударного самолета.

Всего работами по Ту-160 в СССР занималось около 800 предприятий и организаций различного профиля.
Серийное производство самолета было организовано на казанском КАПО имени Горбунова, где они производятся и поныне. И, несмотря на то, что в 1992 году было объявлено о свертывании производства бомбардировщиков, в начале 2000-х работы возобновились.

Ту-160 стал первым отечественным серийным тяжелым самолетом, на котором применена электродистанционная система управления. В результате возросла дальность полета, улучшилась управляемость, снизились нагрузки на экипаж в сложных ситуациях.

Прицельно-навигационный комплекс бомбардировщика включает в себя РЛС переднего обзора и оптико-телевизионный прицел ОПБ-15Т.
Бортовой комплекс обороны «Байкал» имеет средства радиотехнического и инфракрасного обнаружения угрозы, системы радиопротиводействия и отстреливаемые патроны-ловушки.

При разработке самолета была улучшена эргономика рабочих мест, сокращено количество приборов и индикаторов, в сравнении с Ту-22М3. Для управления самолета установлены не штурвалы, как принято на тяжелых машинах, а ручки.

Изначально самолет планировался исключительно как ракетоносец - носитель крылатых ракет большой дальности с ядерными боевыми частями.
В дальнейшем предусматривалась модернизация и расширение номенклатуры возимых боеприпасов.

Сегодня самолет может оснащаться также свободнопадающими бомбами (до 40 тонн) различного калибра, в том числе и ядерными, разовыми бомбовыми кассетами, морскими минами и другим вооружением.

В перспективе состав вооружения бомбардировщика планируется существенно усилить за счет высокоточных крылатых ракет нового поколения Х-555 и Х-101, имеющих увеличенную дальность и предназначенных для поражения как стратегических, так и тактических наземных и морских целей.

Система управления двигателем и расходом топлива, центровкой, а также сервисная система, от которой в кризисных ситуациях экипаж может получить подсказку о наиболее оптимальных действиях для Ту-160 были разработаны ОАО «Авиационная электроника и коммуникационные системы».

На самолете установлены четыре двигателя НК-32, разработанные на ОАО «Кузнецов», входящем сегодня в холдинг Ростеха - Объединенная двигателестроительная корпорация (ОДК). Конструктивно НК-32 — трехвальный двухконтурный двигатель, со смешением потоков на выходе и общей форсажной камерой с регулируемым соплом.

В следующем году «Кузнецов» планирует передать министерству обороны первый двигатель НК-32, выпущенный уже на новом производственном оборудовании с использованием новых технологий.

Но все же главная особенность конструкции бомбардировщика - изменяемая стреловидность крыла.
Это конструктивное решение применено и в американском аналоге - В-1.
Крылья «Белого лебедя» могут менять стреловидность от 20 до 65 градусов.

Такое решение имеет ряд преимуществ.
Во время выполнения взлета и посадки крылья самолета разведены в стороны, их стреловидность минимальна.
Это позволяет добиться минимальных значений взлетной и посадочной скорости.
При всей своей массе, самолет не требует чересчур протяженных взлетно-посадочных полос, ему достаточно всего 2,2 км на взлет и 1,8 км на посадку.

С другой же стороны, увеличение стреловидности, когда крылья прижаты к фюзеляжу во время полета, снижает аэродинамическое сопротивление и позволяет достичь максимальной сверхзвуковой скорости.
К примеру, если расстояние в 8000 км гражданский авиалайнер преодолевает в среднем за 11 часов, то Ту-160 способен долететь за 4 часа и без дозаправки.
Таким образом, Ту-160 можно считать «многорежимным» бомбардировщиком, то есть, способным к до- и сверхзвуковому полету.

Высокие летные характеристики самолета подтверждены рядом мировых рекордов.
Всего на Ту-160 установлено 44 мировых рекорда скорости и высоты полета.
В частности, полет по замкнутому маршруту протяженностью 1000 км с полезной нагрузкой 30 тонн был выполнен со средней скоростью 1720 км/ч.
Один из последних установленных - рекорд полета на максимальную дальность. Продолжительность полета составила 24 часа 24 минуты, при этом его дальность составила 18 тысяч км.

В настоящее время на вооружении ВВС России состоят 16 Ту-160.

Каждый из самолетов имеет свое имя: «Илья Муромец», «Иван Ярыгин», «Василий Решетников», «Михаил Громов» и другие.

Технические характеристики :
Экипаж: 4 человека
Длина самолета: 54,1 м
Размах крыла: 55,7/50,7/35,6 м
Высота: 13,1 м
Площадь крыла: 232 м²
Масса пустого самолета: 110 000 кг
Нормальная взлётная масса: 267 600 кг
Максимальная взлетная масса: 275 000 кг
Двигатели: 4 × ТРДДФ НК-32
Тяга максимальная: 4 × 18000 кгс
Тяга на форсаже: 4 × 25000 кгс
Масса топлива, кг 148000

Лётные характеристики:
Максимальная скорость на высоте: 2230 км/ч (1,87М)
Крейсерская скорость: 917 км/ч (0,77 М)
Максимальная дальность полета без дозаправки: 13950 км
Практическая дальность полета без дозаправки: 12300 км
Боевой радиус: 6000 км
Продолжительность полёта: 25 ч
Практический потолок: 15 000
Скороподъёмность: 4400 м/мин
Длина разбега 900 м
Длинна пробега 2000 м
Нагрузка на крыло:
при максимальной взлётной массе: 1185 кг/м²
при нормальной взлётной массе: 1150 кг/м²
Тяговооружённость:
при максимальной взлётной массе: 0,37
при нормальной взлётной массе: 0,36

Согласно планам ВВС, стратегические бомбардировщики будут модернизированы.
Сейчас идут окончательные фазы испытаний, завершаются опытно-конструкторские работы. По прогнозам модернизация должна завершиться в 2019 году.

По словам командующего дальней авиацией России Игоря Хворова, модернизированные самолеты смогут помимо крылатых ракет поражать цели с помощью авиабомб, получат возможность использовать связь через космические спутники и будут обладать улучшенными характеристиками прицельного ведения огня. Полной модернизации также подвергнется радиоэлектронное и авиационное оборудование.

Уникальным воздушным судном является стратегический бомбардировщик Ту-160. «Белым лебедем» или Blackjack, согласно терминологии придуманной американской стороной, часто называют эту мощнейшую модель.

В настоящее время именно эта модель воздушного транспорта, разработанная в середине 70-х годов советскими инженерами-конструкторами, является самым большим, грозным и в то же время грациозным военным бомбардировщиком, оснащенным изменяемым стекловидным крылом. Самолет «Белый лебедь» стратегического назначения пополнил запас вооружения российской армии еще в 1987 году .

Самолет Ту-160

Согласно приказу, изданному Советом Министров Советского Союза в 1967 году, отечественные производители приступили к проектированию нового бомбардировщика. В разработке проекта принимали участие как сотрудники предприятия «Мясищева» и «Сухого», внося на протяжении нескольких лет различные предложения по создаваемому проекту.

По каким-то причинам представители авиакомпании, названной в честь Туполева, не принимали участие в конкурсе, несмотря на то, что ранее инженеры именно этого бюро смогли разработать и ввести в действие проект относительно создания нескольких моделей бомбардировщиков, а также сверхзвукового летательного аппарата Ту-144. Рассматриваемое военно-воздушное средство является основой ядерной мощности России. А подтверждают этот факт отменные технические характеристики Ту-160.

По итогам отборочного конкурса победителем был признан проект, созданный сотрудниками «Мясищева». Однако буквально через несколько дней по приказу правительства вся документация была изъята у победителя и передана в распоряжение бюро «Туполева». Так и был создан самолет Ту-160.

Перед инженерами-конструкторами были поставлены конкретные цели относительно создания будущего военной машины:

• дальность перелета воздушного транспорта должна приравниваться к 13 тыс. км на примерной высоте в 18 тыс. км при скорости в 2450 км/ч;
• к назначенной цели военно-воздушный транспорт должен суметь приблизиться в скоростном дозвуковом крейсерском режиме;
• вес нагрузки относительно общей массы должен приравниваться к 45-ти тоннам.

Первый пробный вылет военной машины был произведен в конце 1981 года на территории военного аэродрома «Раменское». Испытания прошли успешно, что подтвердил опытный летчик Б. Веремеев, пилотирующий первую модель.

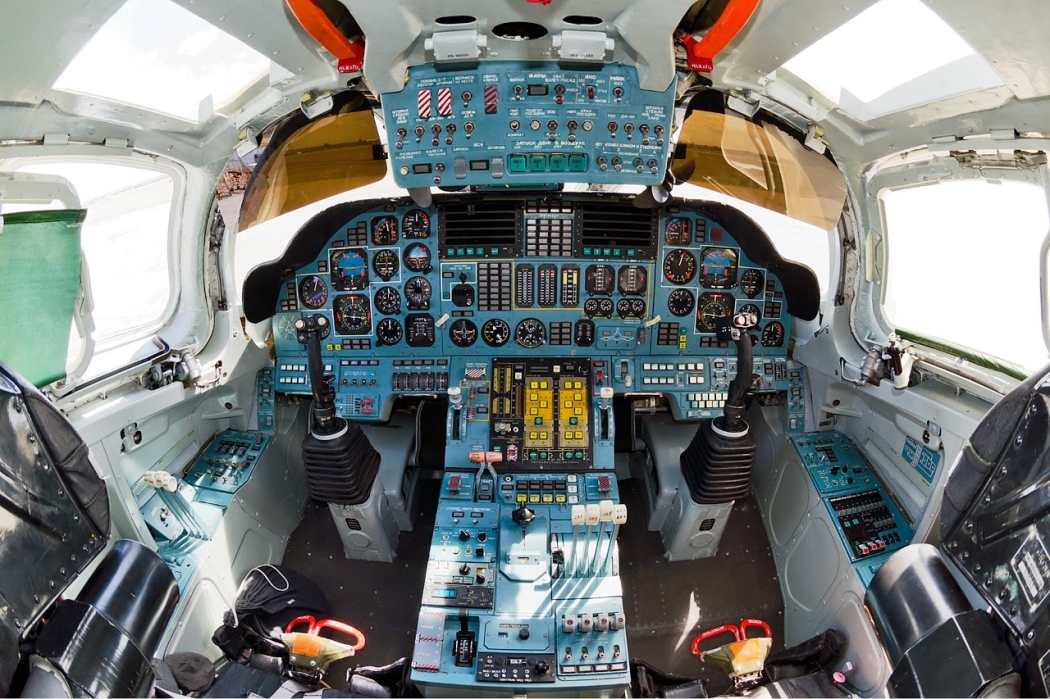

Кабина Ту-160

Сверхзвуковой российский ракетоносец был запущен в серийное производство спустя 3 года после успешно произведенного пробного вылета. Новые модели воздушно-военной техники изготавливались специалистами, работающими на авиапредприятии в Казани. Первая модель серийного производства смогла подняться в небесный простор в конце 1984 года , в дальнейшем авиапроизводитель ежегодно изготавливал по одной единице востребованных военно-воздушных машин.

По приказу Б. Ельцина, в начале 1992-го года было решено прекратить серийное производство моделей Ту-160. Данное решение действующий в те времена президент принял в ответ на решение США приостановить производство не менее мощных американских военных бомбардировщиков В-2.

Новые модели воздушных средств

Весной 2000 года обновленная модель ракетоносца Ту-160 полнила состав ВВС Российской Федерации. Спустя 5 лет комплекс был принят на вооружение. Весной 2006 года подошел к завершению последний испытательный тур по модернизации для усовершенствования характеристик силового агрегата НК-32 . Благодаря внесенным изменениям инженерам-конструкторам удалось повысить надежность силового агрегата и в несколько раз увеличить его ресурс.

В небо влетел обновленный серийный бомбардировщик в конце 2007 года. Согласно ранее утвержденным планам, конструкторы должны были на протяжении ближайших 12 месяцев модернизировать еще 3 модели военно-воздушных средств. Просмотрев фото Ту-160 ранних и обновленных моделей, можно самостоятельно понять, какую грандиозную работу пришлось выполнить инженерам-конструкторам.

Согласно аналитическим данным, в 2013 году в составе ВВС Российской Федерации насчитывалось 16 моделей Ту-160.

Сергей Шойгу в 2015 году выступил с заявлением, в котором была подчеркнута важность возобновления мощнейших бомбардировщиков. Заявление было рассмотрено и одобрено, что позволило российским авиаконструкторам приступить к возобновлению производственного процесса. По предварительным данным, обновленные модели бомбардировщиков Ту-160 М и Ту-160 М2 будут запущены в серийное производство в начале 2023 года.

Особенности военной машины

Чтобы создать действительно уникальную модель военного самолета, отвечающую поставленным целям, конструкторы вынуждены были внести в стандартные правила сборки определенные особенности, благодаря которым самолет Ту-160 действительно получился уникальным в своем роде:

1. Для сборки конструкции были использованы композиционные сплавы, нержавеющая и титановая качественная сталь.
2. Максимальная скорость Ту-160 на высоте достигает 2200 км/ч.
3. Бомбардировщик, изготовленный российским авиапроизводителем, является интегральным низкопланом, оснащенным изменяемым стреловидным крылом, цельноповоротным стабилизатором, а также техопорными шасси.
4. Кабина «Белого лебедя» была признана как одна из самых просторных и комфортных, учитывая, что пилоты при желании могут без проблем пройтись по своему отсеку и даже размяться.
5. Борт бомбардировщика оснащен кухней, в которой можно разогревать еду, а также туалетной комнатой, ранее не входящей в конструкцию военно-воздушных судов.

Для вооружения российского бомбардировщика используются крылатые виды стратегических ракет класса Х-55-СМ.

Оружие совсем не обязано быть красивым. К примеру, внешность советского боевого вертолета Ми-24 некоторые американские журналисты называют пугающей. Но бывают и обратные примеры, наиболее яркий из которых – это сверхзвуковой стратегический бомбардировщик Ту-160. Совершенство и плавность его основных обводов вызывают невольное восхищение. Конечно, красота – не единственное достоинство Ту-160. «Белый лебедь» - самолёт необычный. Он и сегодня остается самым мощным и самым скоростным стратегическим бомбардировщиком в мире. Кроме того, он является важной частью российской ядерной «триады», и способен нанести непоправимый ущерб любому агрессору.

История разработки бомбардировщика Ту-160 «Белый лебедь»

В 60-е годы прошлого века в СССР активная разработка стратегических бомбардировщиков фактически не велась. Военно-политическому руководству страны долгое время казалось, что время самолетов уходит, и лучше сосредоточить усилия на строительстве баллистических ракет. Эта ситуация изменилась лишь в 1967 году, когда правительство дало задание оборонной промышленности подготовить проект принципиально нового бомбардировщика. В постановлении Совета Министров были указаны желательные параметры этой машины, включая крейсерскую (даже не максимальную!) скорость в 3 500 километров в час при дальности полета в 13 тысяч километров – совершенно фантастические даже для сегодняшнего дня характеристики.

Наибольшим опытом создания тяжелых бомбардировщиков обладало конструкторское бюро А.Н. Туполева, однако, оно поначалу в проектировании новой машины не участвовало.

Были привлечены два других КБ – П.О. Сухого и В.М. Мясищева. Первое из них разрабатывало проект Т-4МС, основанный на аэродинамической схеме «летающее крыло». В то же время инженеры КБ Мясищева подготовили к 1972 году сразу два перспективных варианта. Один из них, М-18, был по внешнему виду довольно близок к американскому B-1B, который тогда еще только создавался, а второй, М-20, использовал аэродинамическую схему «утка».

КБ А.Н. Туполева привлекли к созданию нового «стратега» в конце 1969 года. По разным причинам, в том числе, возможно, под влиянием Д.Ф.Устинова, это конструкторское бюро вначале попыталось спроектировать самолет на основе пассажирского лайнера Ту-144.

В 1972 году советское Министерство авиационной промышленности провело конкурс, по итогам которого предполагалось выбрать один из проектов стратегического бомбардировщика для последующей «доводки» конструкции и серийного производства. Вариант, предложенный КБ Туполева, был признан наиболее неудачным. Т-4МС произвел сильное впечатление на конкурсную комиссию, однако, военные высказали опасение, что КБ П.О. Сухого не сможет одновременно вести работы по созданию истребителя Су-27 , что тогда являлось приоритетным направлением.

Проект Мясищева - М-18 - на этом фоне выглядел наиболее приемлемым. Схожесть с B-1 была скорее плюсом, чем минусом: она указывала на то, что, по крайней мере, компоновка бомбардировщика уже является «проверенной». В то же время КБ Мясищева не обладало собственной производственной базой и не имело опыта создания сверхзвуковых самолетов.

Итоговое решение комиссии выглядело парадоксальным: победитель назван не был, а все дальнейшие работы поручили КБ А.Н. Туполева, предложив другим участникам передать в его распоряжение всю техническую документацию.

Глядя на современный «Белый лебедь» Ту 160, может показаться, что за его основу был взят проект Мясищева М-18, но это не совсем так. В частности, далеко не сразу «туполевцы» остановились на варианте самолета с крылом переменной стреловидности. Долго не могли выбрать и наиболее оптимальную компоновку. Окончательное решение о создании бомбардировщика под обозначением Ту-160 вместе с общим техническим заданием, оговаривавшим требуемые характеристики, было зафиксировано в декабре 1975 года специальным постановлением правительства СССР.

Параллельно с работой по созданию самого самолета осуществлялось проектирование его бортового оборудования, силовой установки и системы вооружения. Все эти задачи были необычайно трудными, но их удалось решить в поставленные сроки.

Первый полет Ту-160 совершил 18 декабря 1981 года. Заводские испытания бомбардировщика продлились до 1985 года, после чего они плавно перетекли в государственные. В середине 1989 года самолет был подготовлен к передаче в войска для опытной эксплуатации.

Первые экземпляры Ту-160 были построены в Москве, а серийная сборка осуществлялась затем в Казани. Отдельные части планера при этом изготавливались в Иркутске, Воронеже и Куйбышеве (ныне Самара).

Дальнейшая судьба стратегического бомбардировщика складывалась сложно, иногда даже трагично. Часть уже выпущенных серийных машин оказалась после распада СССР на территории Украины, где из-за постоянной нехватки финансирования эти самолеты не получали необходимого обслуживания. В итоге 8 из 19 «украинских» Ту-160 были переданы России, один стал экспонатом музея, а 10 были распилены в присутствии не скрывавших своего злорадства американских сенаторов.

Производство модернизированных Ту-160 может быть возобновлено в ближайшие годы, однако, сообщения об этом пока носят довольно противоречивый характер.

Особенности конструкции бомбардировщика

Ту-160 обладает характерной для многих современных военных самолетов интегральной компоновкой. Подъемная сила создается не только его крыльями, но и фюзеляжем. По аэродинамической схеме это низкоплан с цельноповоротным килем и стабилизатором. При изготовлении планера используются композитные материалы, а также сплавы на основе стали, термостойкого алюминия и титана.

Фюзеляж

Планер самолета Ту-160 состоит из следующих основных частей:

1. Ф1 – обтекатель для бортовой радиоэлектронной станции;
2. Ф2 – кабина экипажа и отсек радиоэлектронного оборудования;
3. Ф3 – первый бомбоотсек и передние наплывы, сопряженные с крылом;
4. Ф4 – центральная балка-кессон;
5. Ф5 – второй бомбоотсек, гондолы двигателей;
6. Ф6 – хвостовая часть и киль.

Кабина экипажа сделана общей, командир и пилот расположены в передних креслах, операторы – позади них.

Катапультирование любого из членов экипажа допускается во всех режимах полета.

Крыло

Поворотное крыло переменной стреловидности – один из наиболее заметных элементов конструкции Ту-160. Угол наклона передней кромки может изменяться в диапазоне от 20 до 65 градусов. Механизм поворота, использованный на бомбардировщике, скопирован с аналогичного устройства, устанавливаемого на самолетах Ту-22М, с поправкой на увеличенные размеры и вес крыла. Имеется развитая система механизации.

При наземном обслуживании воспрещается перекладывать крыло в «сверхзвуковое» положение, поскольку при этом хвост бомбардировщика «перевешивает» остальную часть самолета и может даже удариться о бетон.

Шасси

Самолет Ту 160 опирается при выруливании, разбеге и пробеге на три стойки шасси. Для размещения двух основных стоек имеются специальные гондолы. При уборке шасси длина этих стоек уменьшается, что позволяет уменьшить общие габариты самолета. Основные тележки – шестиколёсные. Передняя одноосная поворотная стойка убирается в особую нишу, в которой также оборудован вход в кабину экипажа. Ширина колеи шасси составляет 5,4 метра. Чтобы не допустить попадания в воздухозаборники посторонних предметов во время взлета, передняя стойка оборудована аэродинамическим дефлектором.

Силовая установка

Ракетоносец Ту-160 оснащается четырьмя двухконтурными турбовентиляторными двигателями НК-32, созданными на Куйбышевском моторном заводе (ныне АНТК имени Н.Д. Кузнецова). Серийное производство началось в 1983 году и возобновлено в 2016.

Номинальная тяга в режиме крейсерского полета составляет 14 000 кгс, а на форсаже этот показатель достигает 25 000 кгс. Гондолы двигателей находятся под фюзеляжем самолета, по два с каждой стороны.

В отличие от американского B-1B, используются регулируемые воздухозаборники, что и позволяет развивать и длительное время поддерживать скорость в 2 200 километров в час. Лопатки турбины двигателя сделаны таким образом, что попадающие на них радиоволны отражаются о поглощающие элементы конструкции. В результате радиолокационная заметность бомбардировщика уменьшается.

Топливная система

В крыле самолета, а также в его фюзеляже имеется в общей сложности 13 баков для горючего. Во время полета бортовая электроника отслеживает положение центра тяжести бомбардировщика и в случае необходимости перераспределяет топливо, предотвращая разбалансирование машины.

Ту-160 может быть дозаправлен горючим в воздухе. Для этого используется выдвижная штанга топливоприемника, размещенная в носу самолета.

Оборудование

Бомбардировщик оснащен электродистанционной системой управления, включающей в себя как аналоговые, так и цифровые устройства. Обеспечено четырёхкратное резервирование, имеется также механическая проводка, дублирующая команды в случае необходимости.

Поиск целей и наведение на них наступательного вооружения осуществляется при помощи прибора ОПБ-15Р (оптико-телевизионный прицел) и радиолокационной станции с антенной, направленной прямо по курсу полета. Эти элементы оборудования составляют комплекс «Обзор-К», который используется и для картографирования местности.

Защита самолета от истребителей и наземных средств ПВО обеспечивается комплексом обороны «Байкал». В его состав входят устройства для отстрела пассивных помех, а также системы радиоэлектронной борьбы и обнаружения работы радаров противника. Долгое время «Байкал» оставался слабым местом Ту-160 (с аналогичной проблемой столкнулись и создатели американских самолетов B-1B), однако, со временем удалось добиться довольно высокого уровня надёжности этого оборудования. Кроме того, предполагается, что у варианта Ту-160 М2 характеристики оборонительных систем будут существенно улучшены.

Приборная доска в кабине экипажа по современным меркам выглядит устаревшей. Многофункциональные индикаторы в ней не устанавливались, аппаратура в основном «унаследована» от Ту-22М.

Вооружение Ту-160

Бомбардировщик способен поднять в воздух до 45 тонн боевой нагрузки, для размещения которой имеется два отдельных отсека.

Использоваться могут три основных варианта вооружения:

1. 24 аэробаллистические ракеты Х-15. Имеют сравнительно небольшую дальность полёта – до 300 км, зато скорость при этом достигает 5М. Основной вариант боевой части – ядерный, мощность - 300 килотонн. Имеются также противорадарная и противокорабельная модификации;
2. 12 крылатых ракет Х-55. Дальность полета – 3 500 км, скорость – до 830 км/ч. Боевая часть – ядерная, мощность - от 200 до 500 килотонн. Существует «конвенциальный» вариант Х-555, дальность полета которого – 2 000 км;
3. 12 крылатых ракет Х-101 . Дальность действия – 5 500 км, вес боевой части – 400 (по другим данным - 450) кг. Имеется ядерный вариант ракеты – Х-102, мощность – до 1 мегатонны. Основное преимущество Х-101 и Х-102 – повышенная точность, круговое вероятное отклонение составляет 5 метров.

Ракеты запускаются со специальных барабанных устройств. Прорабатывается возможность использования свободнопадающих и корректируемых авиабомб.

Технические характеристики «Белого лебедя» (ТТХ)

Ту-160 является самым крупным и тяжелым бомбардировщиком в мире. Его основные эксплуатационные параметры таковы:

Следует отметить, что площадь крыла изменяется в зависимости от величины его стреловидности.

Летные характеристики бомбардировщика

В отличие от американского бомбардировщика B-1B , Ту-160 предназначен для полетов в стратосфере, а не у земли. Поэтому при его эксплуатации можно осуществлять полеты с полными баками, достигая тем самым максимально возможной дальности.

Обращают на себя внимание достигнутые на Ту-160 характеристики скороподъемности - 4,4 километра в минуту. При выполнении дозаправок этот самолет может находиться в воздухе до 25 часов.

Достоинства и недостатки Ту-160

Несмотря на то, что некоторые американские политики пытаются демонстрировать пренебрежительное отношение к «Белому лебедю», этот самолет и сегодня обладает вполне достаточным потенциалом. К его плюсам, в частности, относятся:

1. Большая грузоподъёмность – до 45 тонн. Ни один другой стратегический бомбардировщик не способен поднять в воздух столь внушительную массу;
2. Высокая скорость полета. По этому показателю Ту-160 уникален;
3. Большой боевой радиус. Если B-1B в этом отношении ближе к тактическим самолетам, то «Белый лебедь» по дальности полета довольно близок к куда более медленным Ту-95 и B-52;
4. Высокий уровень надёжности. Сегодня Ту-160 по этому показателю опережает, к примеру, средний бомбардировщик Ту-22М3.

Из недостатков машины можно отметить в первую очередь её неспособность применять обычное бомбовое вооружение. Это в значительной мере ограничивает практическое использование Ту-160, особенно в региональных конфликтах. Возможно, в дальнейшем данный недостаток будет устранен.

Кроме того, при наземном обслуживании «Белого лебедя» технический персонал испытывает значительные трудности из-за очень высокого уровня шума, создаваемого двигателями самолета. Приходится даже надевать специальные наушники и противовибрационные пояса.

Модификации бомбардировщика

Развитие конструкции Ту-160 после развала СССР фактически остановилось. По этой причине новых серийных модификаций у «Белого лебедя» не появилось.

Пока можно говорить лишь о нескольких экспериментальных вариантах машины:

1. Ту-160М и Ту-160М2. Эти проекты предполагают оснащение самолета новыми системами бортового оборудования, включая станции радиоэлектронной борьбы, средства контроля, навигационную систему. Кроме того, после модернизации «Белый лебедь» сможет применять свободнопадающие и корректируемые авиабомбы;
2. Ту-160П. Проект, предусматривающий переделку самолета в тяжелый дальний истребитель, вооруженный ракетами «воздух-воздух» большого радиуса действия. Напоминает американский проект B-1R;
3. Ту-160ПП. Существует в виде макета. Основная идея – превращение бомбардировщика в специализированный самолет РЭБ;
4. Ту-160К. Платформа для запуска баллистических ракет воздушного базирования. Такой бомбардировщик существовал только в виде эскизного проекта;
5. Ту-161. Экспериментальный самолет с водородной силовой установкой;
6. Ту-160НК-74. От базового варианта отличается только двигателями. НК-74 экономичны и позволяют увеличить дальность полета.

Отдельного упоминания заслуживает Ту-160СК - самолет, на котором предполагалось разместить двадцатитонную систему «Бурлак», предназначенную для запуска на орбиту Земли космических аппаратов. Первоначальное предназначение этого комплекса, названного «Воздушный старт», – экстренное пополнение группировки военных спутников , однако, возможно и «гражданское» использование.

Боевое применение

Бомбардировщик Ту-160 совершал неоднократные вылеты на патрулирование и дежурство в воздухе, но они совершались обычно без оружия на борту. В то же время самолет был многократно использован для нанесения ударов по террористам, находящимся на территории Сирийской республики. Первый такой эпизод состоялся 17 ноября 2015 года.

Боевое применение Ту-160 проходило в «полигонных» условиях, без какого-либо противодействия со стороны противника и напоминало скорее испытания ракет Х-555 и Х-101. В то же время эти удары были своего рода демонстрацией для западных «партнеров», получивших возможность убедиться в том, что Россия обладает современным высокоточным оружием.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Сверхзвуковой российский бомбардировщик Белый лебедь (Ту-160)

Ту-160 сверхзвуковой стратегический бомбардировщик (по классификации НАТО "Блэк Джек”) был разработан в конструкторском бюро Туполева совместно с Казанским авиационно-производственным объединением имени С. П. Горбунова в Татарстане с 1980 по 1992 год.

Первый полет бомбардировщика был осуществлен в декабре 1981 год, а в апреле 1987 года самолет Ту-160 был принят на вооружение. По некоторым данным всего построено 35 самолетов, но в настоящее время эксплуатируются всего 16 самолетов, остальные экземпляры – выведены из строя.

Самолет имеет боевой радиус 6 000 км (без дозаправки в воздухе), а практический потолок 16 000 м. Максимальная скорость полета составляет 2000 км на большой высоте и 1030 км на малой высоте.
Ту-160 получил название - Белый Лебедь благодаря своей маневренности и белой специальной окраске.
Основное боевое назначение самолета - доставка ядерных и обычных бомб и ракет в глубинные континентальные театры военных действий.

Самолет является всепогодным, с не ограниченными возможностями день-ночь и может эксплуатироваться и решать боевые задачи во всех географических широтах.
Двигатели Ту-160 установлены в два ряда под крыльями. Воздухозаборники имеют вертикальные клапаны - крылья.
Система силовой установки самолета включает четыре двигателя ТРДД - НК-32, каждый из которых обеспечивает максимальную тягу 25 000 кг.
Бомбардировщик имеет систему дозаправки в воздухе. В нерабочем положении зонд заправки убирается в носовую часть фюзеляжа перед кабиной пилота.
Самолет берет на борт 150 000 кг топлива.

Ту-160 внешне похож на American B-1B, но он был создан после создания B1-B.
Ту-160, сегодня самый современный тяжелый бомбардировщик России. Это 267 тонный самолет, который может перевозить до 40 тонн бомб и ракет.
Он был создан главным образом для доставки крылатых ракет. Отмечая успех применения B-1 в Афганистане и Ираке со смарт-бомбами, в Ту-160 были внесены изменения, что бы он мог так же применять это оружие, но без ущерба возможности применения крылатых ракет.
К 2020 году, ВВС России получат более 10 модернизированных Ту-160. По официальным данным, в настоящее время в России, по крайней мере, 16 экземпляров бомбардировщиков Ту-160 эксплуатируются.
Есть планы увеличить их число до 30.
Ту-160 является сверхзвуковым, с изменяемой геометрией крыла, тяжелым бомбардировщиком, предназначенным для удара по стратегическим целям ядерными и обычными боеприпасами на глубоко континентальных театрах военных действий. Модернизированная версия называется Ту-160М, имеет новую систему вооружений, улучшенную электронику и авионику, которая удваивает боевую эффективность. Самолет оснащен высоко компьютеризированной системой авионики, которая включает в себя интегрированную систему прицеливания, систему навигации и управления полетом, электронную систему контрмер от обнаружения радарами.

Технические характеристики Ту-160:

Экипаж: 4 человека
Длина самолета: 54,1 м
Размах крыла: 55,7/50,7/35,6 м
Высота: 13,1 м
Площадь крыла: 232 м²
Масса пустого самолета: 110 000 кг
Нормальная взлётная масса: 267 600 кг
Максимальная взлетная масса: 275 000 кг
Двигатели: 4 × ТРДДФ НК-32
Тяга максимальная: 4 × 18000 кгс
Тяга на форсаже: 4 × 25000 кгс
Масса топлива, кг 148000

Лётные характеристики стратегического бомбардировщика Ту-160:

Максимальная скорость на высоте: 2230 км/ч (1,87М)
Крейсерская скорость: 917 км/ч (0,77 М)
Максимальная дальность полета без дозаправки: 13950 км
Практическая дальность полета без дозаправки: 12300 км
Боевой радиус: 6000 км
Продолжительность полёта: 25 ч
Практический потолок: 15 000
Скороподъёмность: 4400 м/мин
Длина разбега 900 м
Длинна пробега 2000 м
при максимальной взлётной массе: 1185 кг/м²
при нормальной взлётной массе: 1150 кг/м²
Тяговооружённость:
при максимальной взлётной массе: 0,37
при нормальной взлётной массе: 0,36
